Щитовая опалубка: что это такое и где используется
Щитовая опалубка: что это такое и где используется
Щитовая опалубка — это разборная конструкция из металлического каркаса с фанерной палубой, которая служит временной формой для заливки бетона. После сборки и стыковки отдельных элементов между собой образуется герметичный короб нужной геометрии. Внутрь заливают цементный раствор, который затвердевает и принимает форму конструкции. После достижения бетоном проектной прочности опалубку разбирают, очищают и используют повторно.
Такая система широко применяется при возведении стен, фундаментов, колонн, лифтовых шахт и других монолитных конструкций — от жилых домов до промышленных объектов.
Из каких элементов состоит щитовая опалубка
Надёжность всей конструкции напрямую зависит от качества каждого компонента. Щитовая опалубка включает несколько основных групп элементов.
Щиты. Это несущая основа системы, определяющая ровность и геометрию готовых бетонных поверхностей. По форме и назначению они делятся на несколько типов:

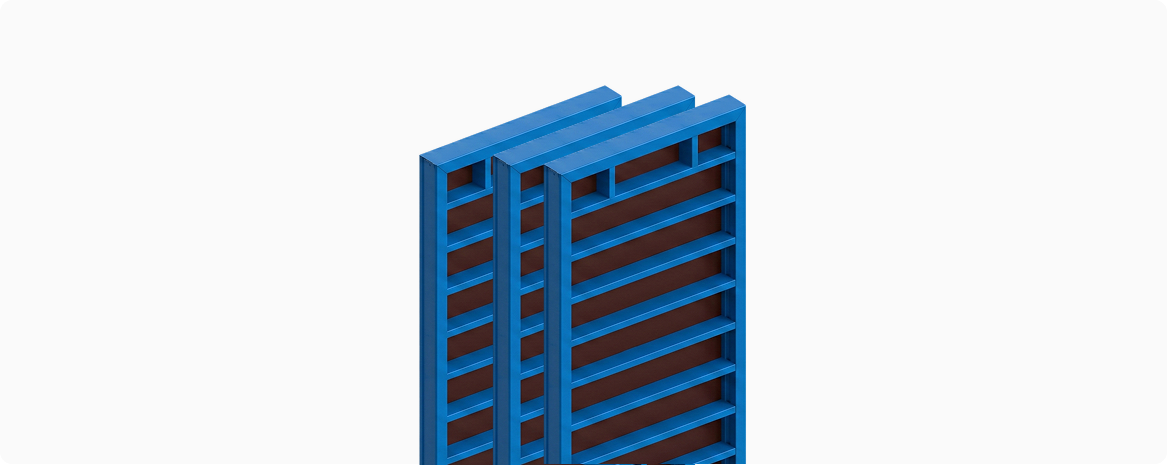

Щиты линейные — прямоугольные панели различных размеров, применяемые для формирования прямых участков стен и других ровных плоскостей. Из них набирают карты нужной длины путём горизонтального или вертикального соединения.
Щитовая опалубка — это разборная конструкция из металлического каркаса с фанерной палубой, которая служит временной формой для заливки бетона. После сборки и стыковки отдельных элементов между собой образуется герметичный короб нужной геометрии. Внутрь заливают цементный раствор, который затвердевает и принимает форму конструкции. После достижения бетоном проектной прочности опалубку разбирают, очищают и используют повторно.
Такая система широко применяется при возведении стен, фундаментов, колонн, лифтовых шахт и других монолитных конструкций — от жилых домов до промышленных объектов.
Из каких элементов состоит щитовая опалубка
Надёжность всей конструкции напрямую зависит от качества каждого компонента. Щитовая опалубка включает несколько основных групп элементов.
Щиты. Это несущая основа системы, определяющая ровность и геометрию готовых бетонных поверхностей. По форме и назначению они делятся на несколько типов:
Щиты линейные — прямоугольные панели различных размеров, применяемые для формирования прямых участков стен и других ровных плоскостей. Из них набирают карты нужной длины путём горизонтального или вертикального соединения.

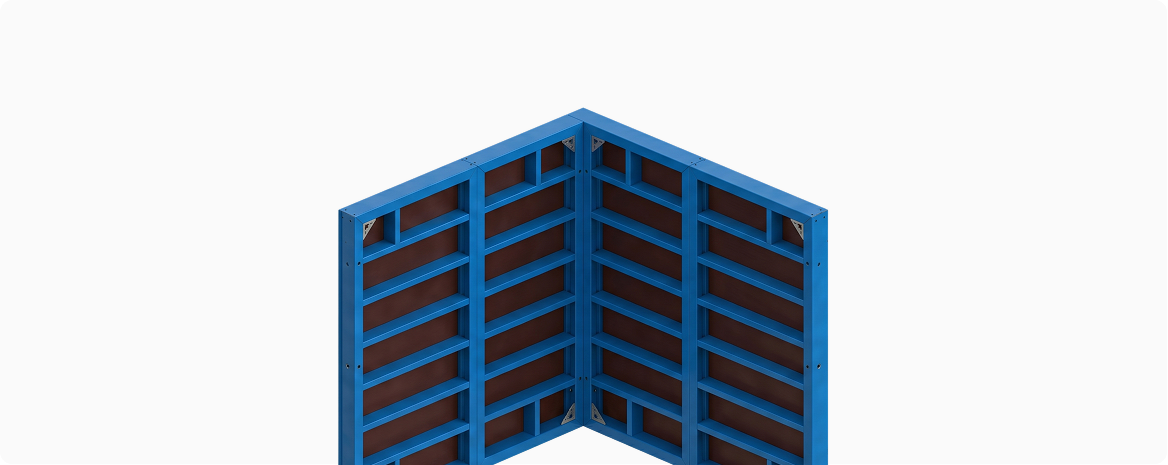

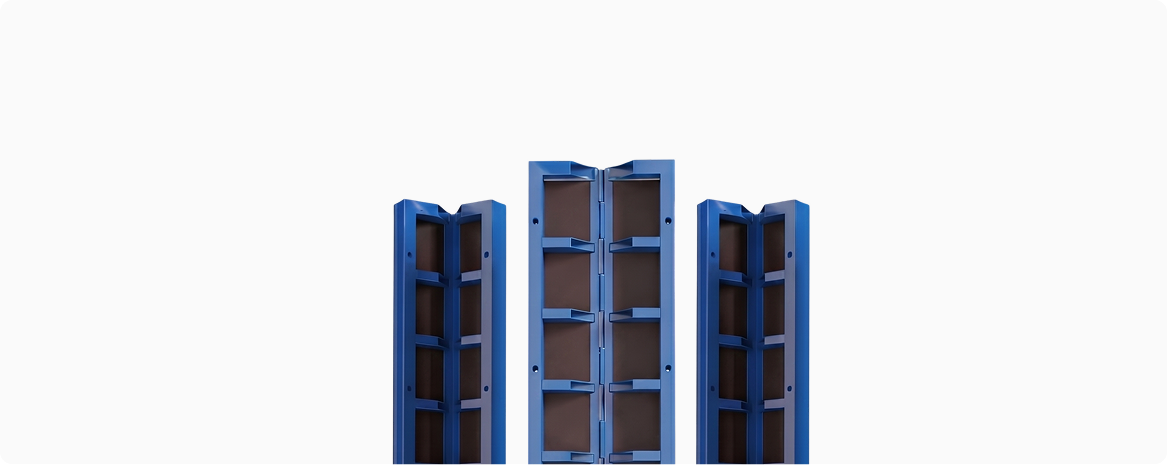

Щиты угловые — используются при оформлении внутренних и наружных углов конструкции. Обеспечивают точную геометрию стыков без применения дополнительных вставок.
Щиты шарнирные — позволяют формировать углы поворота с изменяемым значением, что незаменимо при работе с нестандартными архитектурными формами.
Щиты универсальные — могут применяться как для прямых участков, так и для угловых соединений. Перфорация в рёбрах жёсткости позволяет регулировать шаг установки крепёжных элементов.
Крепёжные элементы. Обеспечивают жёсткость всей системы и противодействуют давлению бетонной смеси. К ним относятся:

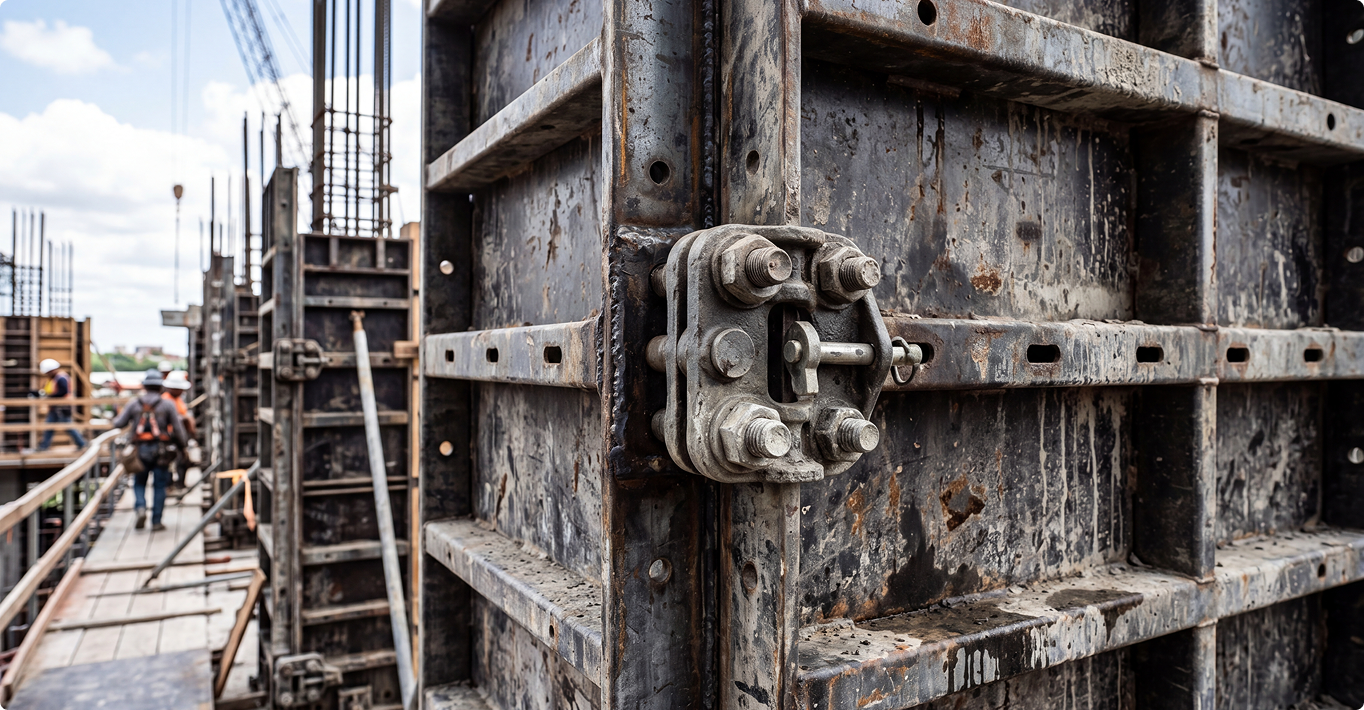

Замки — соединяют щиты между собой в единую конструкцию, выравнивая их в одной плоскости. Бывают клиновыми, реечными и винтовыми. На карту высотой 3 м достаточно двух реечных замков.

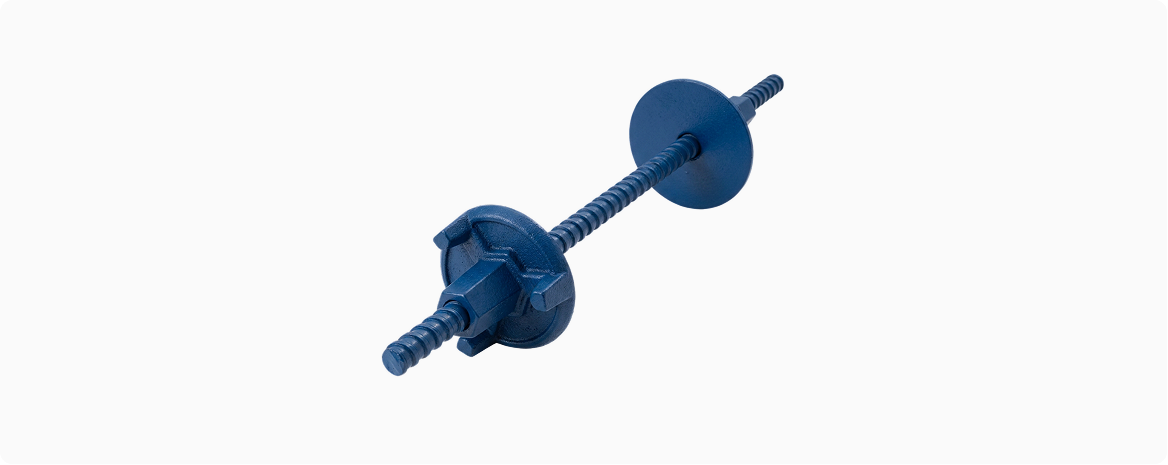

Стяжные болты и гайки — устанавливаются через конические втулки в рёбрах щитов и удерживают две противостоящие панели на заданном расстоянии, компенсируя распор бетона. Диаметр болта — 15 или 20 мм. В стандартный комплект входит болт, две гайки и при необходимости шайбы.
Крепёжные элементы. Обеспечивают жёсткость всей системы и противодействуют давлению бетонной смеси. К ним относятся:
Замки — соединяют щиты между собой в единую конструкцию, выравнивая их в одной плоскости. Бывают клиновыми, реечными и винтовыми. На карту высотой 3 м достаточно двух реечных замков.
Стяжные болты и гайки — устанавливаются через конические втулки в рёбрах щитов и удерживают две противостоящие панели на заданном расстоянии, компенсируя распор бетона. Диаметр болта — 15 или 20 мм. В стандартный комплект входит болт, две гайки и при необходимости шайбы.
Элементы выравнивания и фиксации. Отвечают за точное позиционирование щитов в пространстве и предотвращают их смещение в процессе бетонирования:
Подкосы одноуровневые — устанавливаются под углом к щиту и фиксируют его в вертикальном положении. Применяются при работе с относительно невысокими конструкциями или в условиях ограниченного рабочего пространства.
Подкосы одноуровневые — устанавливаются под углом к щиту и фиксируют его в вертикальном положении. Применяются при работе с относительно невысокими конструкциями или в условиях ограниченного рабочего пространства.
Подкосы двухуровневые — более мощная версия с двумя точками крепления к щиту, обеспечивающая повышенную устойчивость при значительной высоте опалубки или сложном рельефе основания.
Характеристики и параметры карт
Из линейных и угловых щитов набираются так называемые «карты» — укрупнённые блоки опалубки, которые монтируются за один технологический приём. Типовые показатели:
несущая способность — до 80 кН/м²;
масса щита — от 45 кг/м²;
максимальная длина карты — до 6 м;
максимальная высота карты — до 3,3 м.
При недостаточной ширине карту наращивают доборными элементами. Размер сечений подбирается в зависимости от проектных требований к конструкци
Из линейных и угловых щитов набираются так называемые «карты» — укрупнённые блоки опалубки, которые монтируются за один технологический приём. Типовые показатели:
несущая способность — до 80 кН/м²;
масса щита — от 45 кг/м²;
максимальная длина карты — до 6 м;
максимальная высота карты — до 3,3 м.
При недостаточной ширине карту наращивают доборными элементами. Размер сечений подбирается в зависимости от проектных требований к конструкци
