Щитовая опалубка — это не просто набор панелей, а полноценная техническая система, включающая формообразующие, крепёжные и выравнивающие компоненты. От правильного подбора каждого из них зависит прочность конструкции, точность геометрии и безопасность бетонных работ.

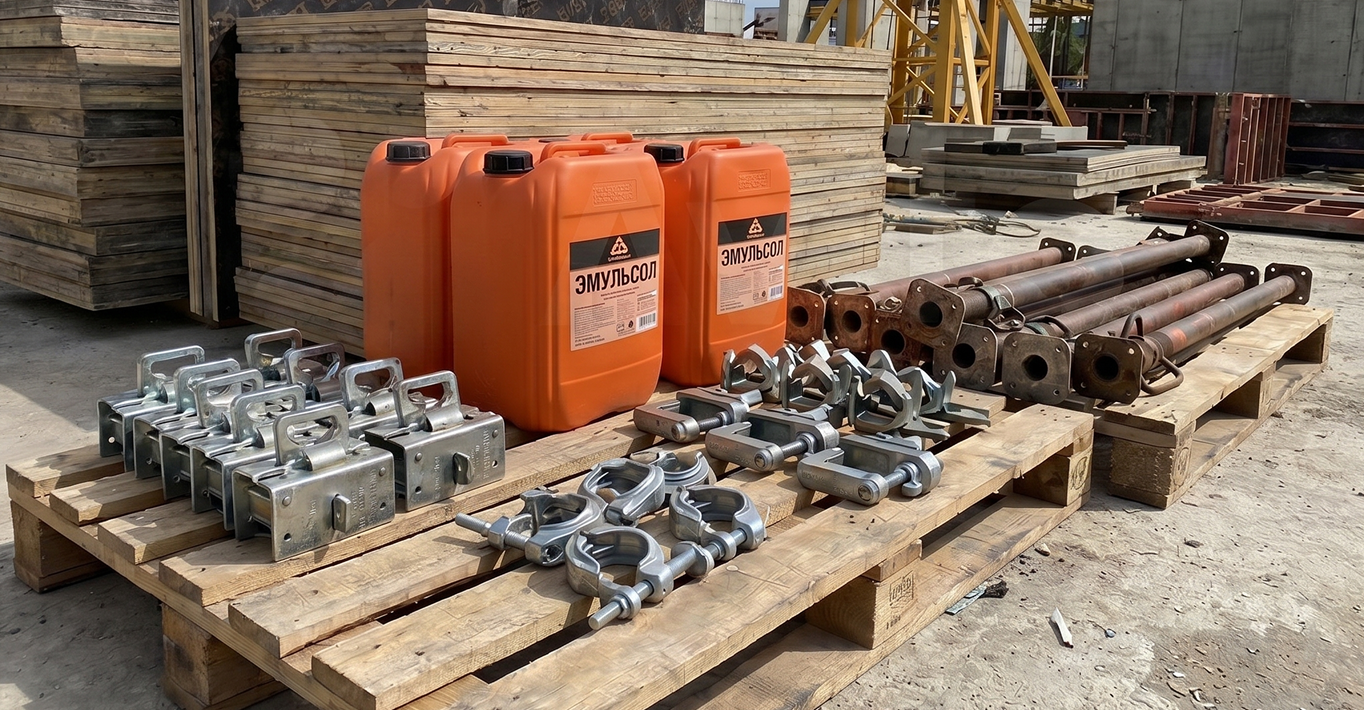

Комплектующие для мелкощитовых систем

Мелкощитовая опалубка монтируется вручную и рассчитана на работу в стеснённых условиях. В её состав входят следующие элементы:

Клинья и крюки. Соединительные элементы небольшого размера и веса (около 0,1 кг). Клинья применяются для добора и бывают соединительными или удлинёнными — в зависимости от конкретного узла.

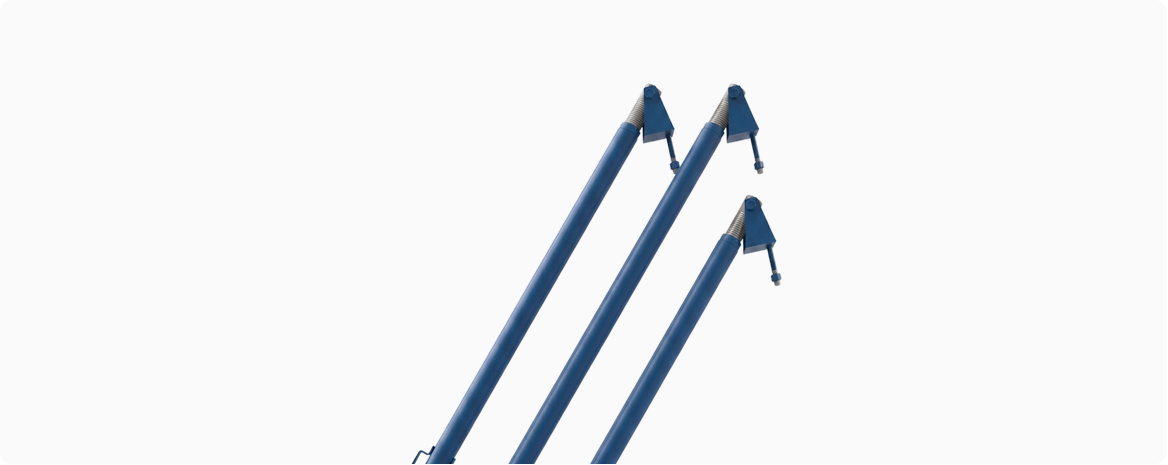

Подкосы. Диагональные стойки, удерживающие щиты в вертикальном положении и воспринимающие нагрузку от давления бетона. Вес каждого элемента — от 13 до 18 кг. Существует два исполнения:

Одноуровневые подкосы — крепятся к щиту в одной точке. Используются при умеренных нагрузках и стандартных высотах конструкций;

Двухуровневые подкосы — имеют два крепёжных узла на щите, что обеспечивает значительно большую жёсткость системы. Оптимальны для высоких стен, работы на откосах и нестандартных условиях площадки.

Замки. Опалубочные замки выполняют функцию стыковки щитов в единую жёсткую плоскость. По способу изготовления делятся на кованые и штампованные. Кованые отличаются повышенной прочностью, штампованные — меньшей стоимостью и широкой доступностью.

Стяжки. Горизонтальные тяговые элементы, работающие на растяжение между двумя параллельными рядами щитов. Стандартный комплект включает:

болт (винт) стяжной — центральный несущий элемент;

две гайки (и при необходимости шайбы) — фиксируют щиты на заданном расстоянии друг от друга.

На болт дополнительно надевается трубка из ПВХ — она защищает резьбу от контакта с бетоном и упрощает демонтаж. Торцы трубки закрываются конусными заглушками, предотвращающими попадание раствора внутрь.

Стальные тяги. Отдельная разновидность крепёжных элементов — прутковые или ленточные стяжки. Толщина — 2,2 мм, длина в зависимости от толщины стены — от 1,5 до 6 метров.

Комплектующие для крупнощитовых систем

Крупнощитовая опалубка работает с большими площадями и монтируется краном. Перечень компонентов более широкий:

Стальные выравнивающие балки длиной от 1 до 3 метров — выравнивают щиты по горизонту и увеличивают жёсткость карты;

Замковые механизмы — применяются как винтовые сварные, так и литые клиновые замки. Литые клиновые замки отличаются удобством монтажа «одним ударом»;

Крепёжные элементы — торцевые анкеры, крюки, шайбы;

Подкосы и кронштейны подмостей — одно- и двухуровневые подкосы обеспечивают устойчивость карт и одновременно служат основой для навесных рабочих платформ.

Телескопические стойки и упоры

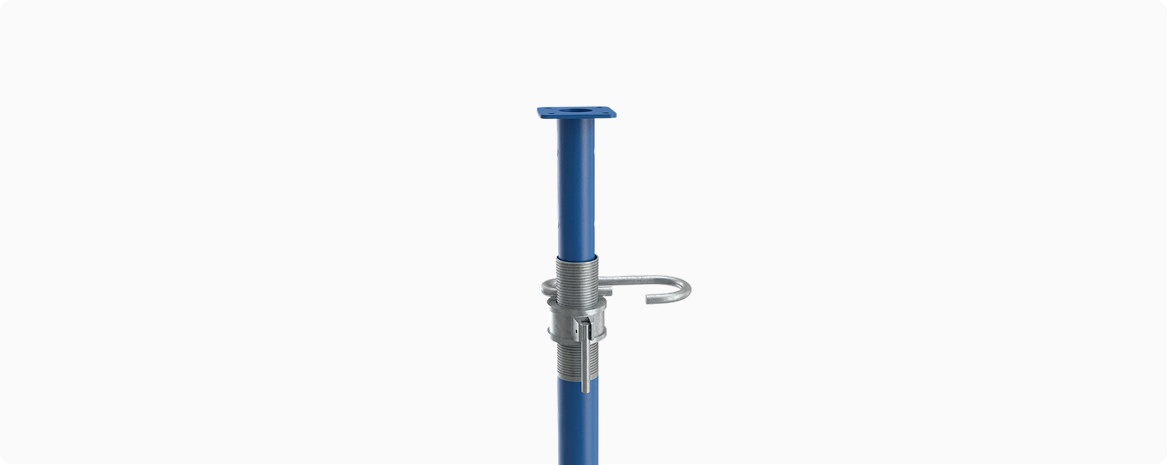

Стойки телескопические — самостоятельная группа несущих элементов, которые применяются в системах опалубки перекрытий, а также в качестве вертикальных опор при установке горизонтальных конструкций. Принцип работы — как у домкрата: внутренняя труба выдвигается внутри наружной и фиксируется с помощью резьбового натяжителя. Это позволяет точно выставить проектную отметку без применения клиньев или подкладок.

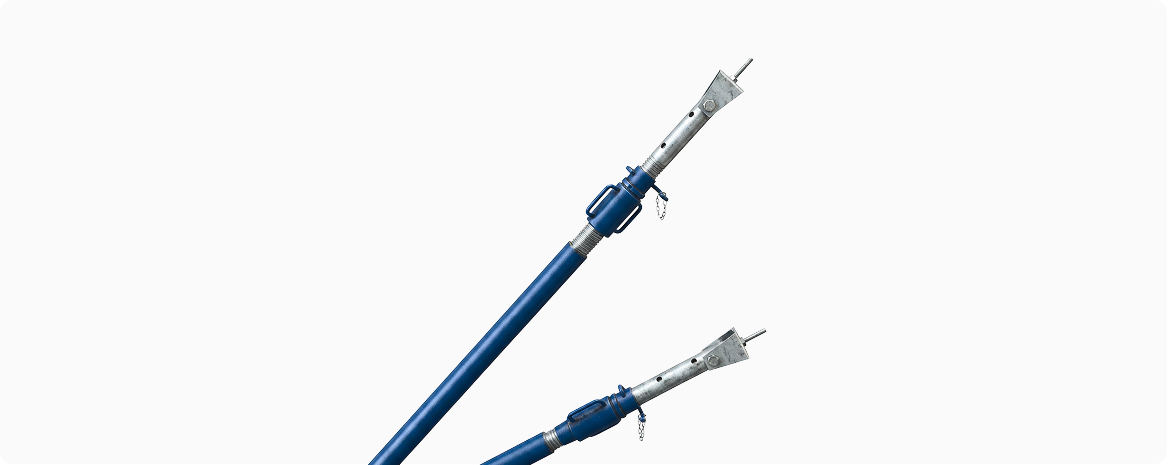

Телескопические упоры (подкосы) — аналогичная конструкция, но используемая в наклонном положении для фиксации вертикальных щитов. Регулировка длины позволяет адаптировать упор под любой рабочий угол.

Важно при подборе комплектующих

Правильно скомплектованная опалубка гарантирует точность геометрии, герметичность швов и безопасность работ. При подборе следует учитывать совместимость всех элементов: стяжные болты и гайки должны соответствовать диаметру втулок в щитах, замки — типу профиля рамы, а подкосы — нагрузке, рассчитанной для данной высоты бетонирования.
